Wärmeschrumpfende Endkappen vs. kaltschrumpfende Kabelendkappen: Wie wählt man die richtige für die jeweilige Anwendung aus?

Bei der Kabelverlegung können Kabelenden durch Feuchtigkeit, Staub und andere Umwelteinflüsse beeinträchtigt werden. Die Wahl der passenden Kabelendkappe schützt die Kabelenden und verringert das Risiko des Eindringens von Fremdkörpern. Wärmeschrumpfende und kaltschrumpfende Endkappen sind zwei gängige Produkte zum Schutz von Kabelenden. Der Hauptunterschied liegt in der Montageart: Wärmeschrumpfende Endkappen schrumpfen durch Erhitzen, während kaltschrumpfende Endkappen durch Schrumpfen des vorgedehnten elastischen Materials und Entfernen des inneren Stützkerns das Kabel umschließen.

Käufer sollten nicht nur den Preis eines einzelnen Stücks vergleichen, sondern auch den Kabelaußendurchmesser, die Installationsumgebung, die Dichtungsanforderungen und die Bedingungen der Serienfertigung berücksichtigen. Nur wenn die Produktgröße den Anwendungsanforderungen entspricht, lassen sich die Kosten für unsachgemäße Installation, falsche Modellauswahl und nachfolgende Nacharbeiten reduzieren.

Worin besteht der Unterschied zwischen wärmeschrumpfenden und kaltschrumpfenden Kabelendkappen?

Sowohl wärmeschrumpfende als auch kaltschrumpfende Endkappen können zum Schutz von Kabelenden verwendet werden, es gibt jedoch Unterschiede hinsichtlich der Installationsmethoden, der benötigten Werkzeuge und der Größenanpassung.

Zwischen den beiden Produkten besteht in allen Anwendungsfällen kein Unterschied.

• Verfügt das Werk über einen standardisierten Heizprozess, so ist die wärmeschrumpfende Endkappe in der Regel besser für den bestehenden Produktionsprozess geeignet;

• Falls das Heizgerät am Einsatzort unpraktisch ist, bietet die kaltschrumpfende Endkappe einen Vorteil bei der Montage.

Die Kaufentscheidung sollte auf den spezifischen Produktinformationen und Testergebnissen basieren.

Wie wählt man je nach Beschaffungsszenario zwei Arten von Endkappen aus?

1. Serienfertigung im Kabelwerk: Fokus auf Prozesseffizienz und Installationskonsistenz.

Die wärmeschrumpfende Endkappe eignet sich für Produktionsumgebungen mit Heizgeräten und ermöglicht die Kontrolle der Installationstemperatur. Um den Erwärmungsprozess zu reduzieren, kann auch ein Kühlkonzept geprüft werden. Vor der Massenbeschaffung empfiehlt es sich, die Größenanpassung und den Installationserfolg anhand von Kabelmustern zu testen.

2. Bauarbeiten vor Ort: Achten Sie auf die Werkzeuganforderungen und die Baustellenbedingungen.

Wenn der Einsatz von Heizgeräten vor Ort unpraktisch ist oder die Bauvorgaben die Verwendung von Wärmequellen einschränken, ist die Kaltschrumpf-Endkappe vorzuziehen. Dennoch müssen Kabelgröße, Installationsraum und Produktumfang geprüft werden.

3. Schutz der Kabelenden im Außenbereich: Achten Sie auf Material- und Umweltverträglichkeit.

Bei Anwendungen im Außenbereich sollten die Witterungsbeständigkeit des Materials, die Temperaturbeständigkeit, die Feuchtigkeitsbeständigkeit und die Dichtigkeitsanforderungen im Vordergrund stehen. Die Schutzwirkung sollte nicht allein anhand der Installationsmethode (Wärmeschrumpfung oder Kaltschrumpfung) beurteilt werden, sondern muss anhand der Prüfdaten spezifischer Modelle ausgewählt werden.

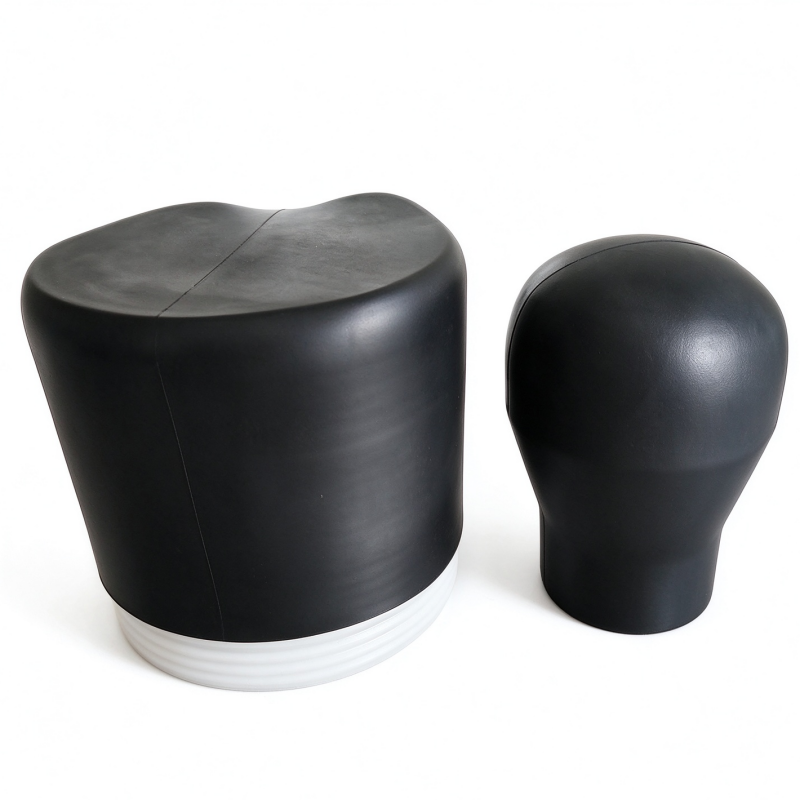

Auswahl von EPDM-Kaltschrumpf-Kabelendkappen.

EPDM zeichnet sich durch gute Elastizität und Witterungsbeständigkeit aus und wird häufig in Gummiprodukten eingesetzt, die für den Einsatz im Außenbereich geeignet sein müssen. Die EPDM-Kaltschrumpf-Kabelendkappen von CCMT verfügen über eine Vordehnungsstruktur und schrumpfen nach dem Entfernen des Stützkerns ohne externe Erwärmung.

Die oben genannten Indikatoren beziehen sich auf die Materialeigenschaften und geben nicht die Wasserdichtigkeit oder die Lebensdauer im Außenbereich an. Vor dem Kauf sollten der tatsächliche Kabelaußendurchmesser, der Anwendungsbereich, die Temperaturanforderungen und die entsprechenden Dichtheitsprüfdaten überprüft werden.

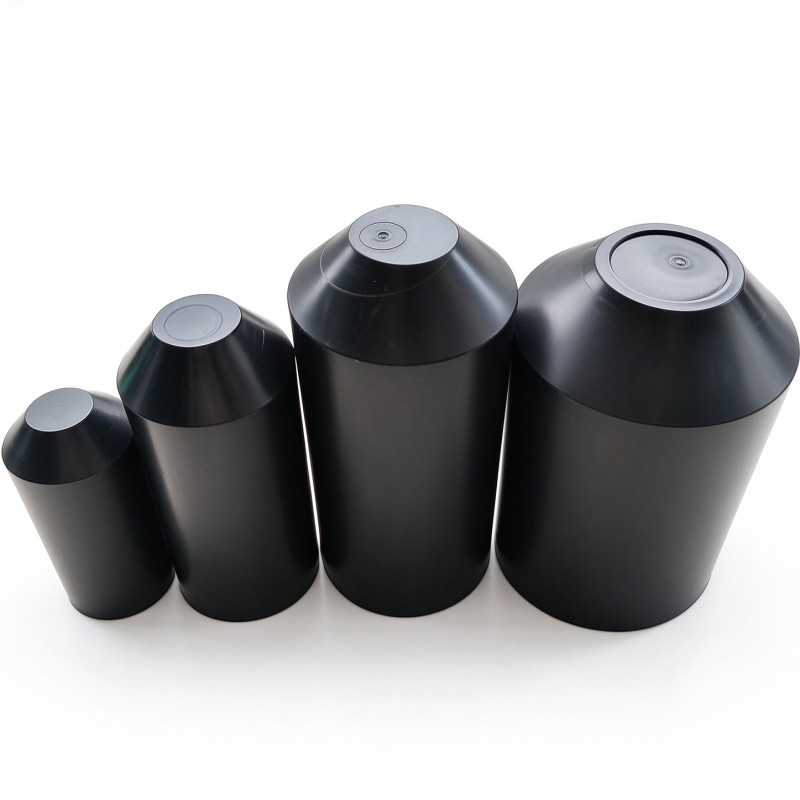

Wärmeschrumpfende Endkappen: Welche Parameter beeinflussen die tatsächliche Auswahl?

Die wärmeschrumpfende Endkappe eignet sich für Anwendungen, bei denen eine Heizungsinstallation möglich ist und der Schrumpfbereich des Produkts dem Kabeldurchmesser entspricht. Die wärmeschrumpfenden Endkappen von CCMT bestehen aus PE-Wärmeschrumpfmaterial, das die Kabelenden durch Wärmeschrumpfung schützt und das Eindringen von Wasser, Staub und anderen Schadstoffen reduziert.

Es wird empfohlen, beim Kauf auf die folgenden vier Punkte zu achten:

1. Größe vor und nach dem Einlaufen.

Die Endkappe muss vor dem Schrumpfen glatt in das Kabelende eingeführt und nach dem Erhitzen fest mit dem Zielteil verbunden werden. Es ist nicht möglich, allein anhand des Innendurchmessers vor dem Schrumpfen zu beurteilen, ob das Produkt geeignet ist, oder ohne entsprechende Daten auf seine maximale Schrumpfkapazität zu schließen.

2. Schrumpftemperatur und Installationsmethode.

Unterschiedliche Schrumpfmaterialien und Produktstrukturen erfordern unterschiedliche Heizanforderungen. Schrumpftemperatur, geeignete Heizgeräte und spezifische Installationsverfahren sollten vor dem Kauf geprüft werden. Übermäßige oder ungleichmäßige lokale Erwärmung ist bei der Installation zu vermeiden, um Beschädigungen der Endkappe oder des Kabelmantels zu verhindern.

3. Ob eine Heißklebeschicht vorhanden ist.

Einige wärmeschrumpfende Endkappen verfügen über eine integrierte Schmelzklebstoffstruktur. Beim Erhitzen trägt die Klebeschicht dazu bei, den Spalt zwischen Endkappe und Kabeloberfläche zu füllen. Der Käufer muss die erforderliche Struktur klären und die Kompatibilität der Klebeschicht mit dem Kabelmantel bestätigen sowie prüfen, ob für das Modell eine Dichtheitsprüfung vorliegt, die den Projektanforderungen entspricht.

4. Anwendungsszenarien und Schutzanforderungen.

Wird das Produkt zur Lagerung, zum Transport oder zum vorübergehenden Schutz des Kabelendes nach der Produktion verwendet, sind die entsprechenden Schutzanforderungen festzulegen. Bei Serienfertigung und wiederholter Beschaffung trägt die Vereinheitlichung von Endkappenmodell, Installationsprozess und Abnahmekriterien dazu bei, operative Unterschiede zu reduzieren und die nachfolgende Nachbestellung sowie das Qualitätsmanagement zu vereinfachen.

Checkliste für die Kaufvorprüfung:

Bevor Sie den Lieferanten kontaktieren, empfiehlt es sich, folgende Informationen bereitzuhalten:

• Kabeltyp, Mantelmaterial und tatsächlicher Außendurchmesser.

• Die erforderliche Größe und Abdeckungslänge der Endkappe.

• Installation mit Wärmeschrumpfung oder Kaltschrumpfung.

• Berücksichtigung von Umgebungsbedingungen und Dichtungsanforderungen.

• Bestellmenge, Musterbedarf und Lieferplan.

• Materialspezifikationen und Prüfberichte, die für das Projekt benötigt werden.

Eine vorherige Klärung dieser Informationen hilft, den Auswahlumfang einzugrenzen, Größenunterschiede zu reduzieren und Risiken durch Massenbeschaffung zu minimieren.

Häufig gestellte Fragen:

1. Was ist besser: eine wärmeschrumpfende Endkappe oder eine kaltschrumpfende Endkappe?

Die wärmeschrumpfende Endkappe eignet sich für Umgebungen, in denen Erwärmung zulässig ist; die kaltschrumpfende Endkappe ist für Anwendungen geeignet, bei denen externe Erwärmung vermieden werden soll. Es gibt keine optimale Wahl zwischen den beiden. Die endgültige Entscheidung sollte unter Berücksichtigung von Größe, Baubedingungen und Schutzanforderungen getroffen werden.

2. Wie bestimmt man die Größe der Endkappe?

Der tatsächliche Außendurchmesser der Kabelverlegestelle sollte gemessen und mit dem vom Produkt angegebenen entsprechenden Messbereich abgeglichen werden, nicht nur anhand der Querschnittsfläche des Leiters.

3. Ist die kaltschrumpfende Endkappe aus EPDM für den Außeneinsatz geeignet?

EPDM weist eine gute Witterungsbeständigkeit auf, die konkrete Anwendbarkeit muss jedoch in Kombination mit dem Produktdesign, den Umgebungsbedingungen und den entsprechenden Testergebnissen beurteilt werden.

Abschluss:

Die Auswahl von wärmeschrumpfenden und kaltschrumpfenden Endkappen hängt hauptsächlich von der Kabelgröße, den Installationsbedingungen und den Umweltschutzanforderungen ab. Die Bestätigung dieser Informationen vor dem Kauf und die Überprüfung der Eignung durch Stichproben tragen zu einer präziseren Beschaffung bei.

CCMT bietet wärmeschrumpfende und kaltschrumpfende Kabelendkappen an. Bitte geben Sie den Kabeldurchmesser, die Anwendungsumgebung und die gewünschte Bestellmenge an, damit wir die passenden Spezifikationen genauer bestätigen können.
